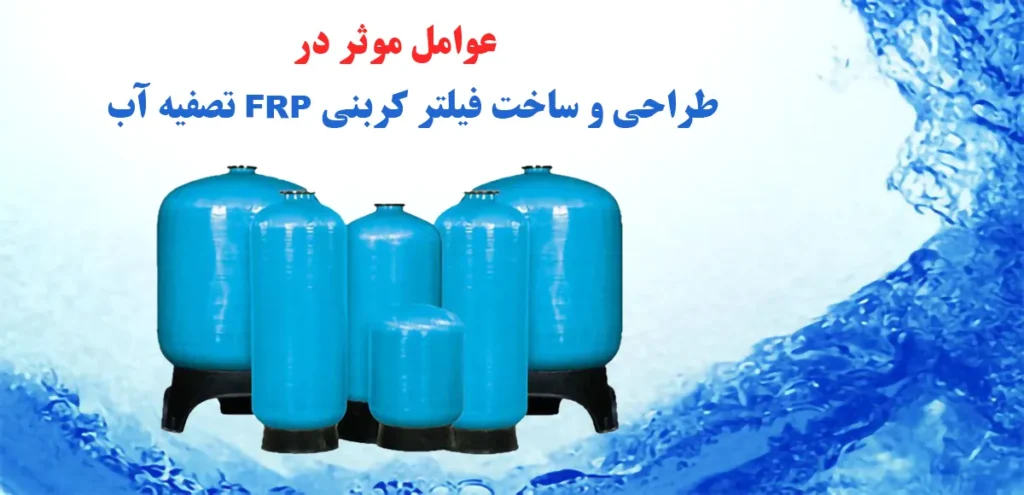

طراحی و ساخت فیلتر کربنی FRP تصفیه آب

ستون‌های کربن FRP (Fiber Reinforced Plastic) در صنعت تصفیه آب کارکردهای گوناگون و متفاوتی دارند. عمده وظایف آن ها حذف آلاینده‌های آلی، کلر، رنگ، طعم و بو از آب یا سیال می باشد.

این مخزن ها FRP از الیاف تقویت‌شده با پلاستیک ساخته می‌شوند که مقاومت بالایی در برابر خوردگی و فشار دارند و برای استفاده در سیستم‌های  پیش تصفیه ‍و تصفیه آب صنعتی مناسب هستند.

برای انتخاب بهینه ستون کربن و همچنین طراحی و ساخت فیلتر کربنی در تصفیه آب صنعتی، باید آنالیز دقیق آب ورودی، دبی مورد نیاز، نوع آلاینده‌ها و شرایط عملیاتی را در نظر گرفت.

کربن اکتیو تصفیه آب

مخازن اف آر پی FRP سختی گیر تصفیه آب

همچنین مشورت با مهندسین و متخصصین مجموعه تصفیه کالا پرآو و انجام آزمایش‌های پایلوت می‌تواند به انتخاب بهترین گزینه کمک کند.

کاربرد ستون کربن FRP در تصفیه آب صنعتی

1-حذف کلر

کربن فعال موجود در این ستون‌ها، کلر آزاد را که برای تجهیزات و تاسیسات، بویلرها و ممبران‌های اسمز معکوس (RO) ‍‍و…مضر است، جذب می‌کند.

2-جذب مواد آلی و آلاینده‌ها

ترکیبات آلی فرار (VOCs)، آفت‌کش‌ها و برخی فلزات سنگین را کاهش می‌دهد.

3-بهبود طعم و بو

با حذف ترکیبات بودار مانند سولفید هیدروژن (H₂S)، کیفیت آب را بهبود می‌بخشد.

4-محافظت از ممبران‌های RO

با حذف کلر و مواد اکسیدکننده، از آسیب به ممبران‌های سیستم تصفیه آب صنعتی اسمز معکوس جلوگیری می‌کند.

مزایای ستون‌های FRP نسبت به فلزی

• مقاومت بالا در برابر خوردگی (مناسب برای آب‌های شور و مواد شیمیایی)
• سبک‌ وزن و نصب آسان
• تحمل فشارهای بالا (معمولاً ۸ تا۱۰ بار)
• طول عمر بالا در مقایسه با مخازن فلزی

معیارهای انتخاب ستون کربن FRP

1- نوع کربن فعال (پودری یا گرانولی)

• کربن فعال گرانولی (GAC): برای جذب مواد آلی، کلر، رنگ و بو مناسب است و در تصفیه آب صنعتی کاربرد گسترده‌ای دارد.
• کربن فعال پودری (PAC): معمولاً برای کاربردهای کوتاه‌مدت یا سیستم‌های تزریق استفاده می‌شود.
• کربن فعال کاتالیستی: برای حذف ترکیباتی مانند سولفید هیدروژن (H₂S) و برخی مواد آلی مقاوم مناسب است.

2-حجم کربن مورد نیاز

حجم کربن فعال (Activated Carbon) در مخازن FRP که به عنوان **فیلتر کربنی** استفاده می شوند، به عوامل مختلفی مانند اندازه مخزن،  دبی جریان، نوع آلاینده ها  و زمان تماس مورد نیاز بستگی دارد. در زیر جزئیات مهم برای محاسبه حجم کربن در مخزن FRP آورده شده است:

مهمترین عامل در تعیین مقدار کربن فعال، زمان تماس (Empty Bed Contact Time – EBCT) است که معمولاً بین 2 تا 10 دقیقه (بسته به نوع آلودگی) در نظر گرفته می شود.

3-چگالی کربن فعال و پرکردن مخزن

چگالی کربن فعال معمولاً بین 0.4 تا 0.5 گرم بر سانتیمتر مکعب  (400-500 kg/m³) است.

برای پر کردن مخزن FRP، باید حدود 50-60% حجم مخزن را کربن در نظر گرفت تا فضای کافی برای شستشوی معکوس (Backwash) وجود داشته باشد.

عوامل مؤثر در انتخاب حجم کربن

نوع آلاینده

• برای کلرزدایی، EBCT ≈ 2-5 دقیقه کافی است.
• برای حذف مواد آلی (مانند THMها، VOCها) EBCT ≈ 5-10 دقیقه نیاز است.

دبی جریان

• هرچه دبی بیشتر باشد، حجم کربن باید افزایش یابد.

طول عمر کربن

• بستگی به میزان آلودگی دارد.

برای محاسبه دقیق حجم کربن در مخزن FRP فیلتر کربنی:

1. دبی جریان و زمان تماس (EBCT) را تعیین کنید.
2. 50-60% حجم مخزن را برای کربن فعال در نظر بگیرید.
3. چگالی کربن (حدود 450 کیلوگرم بر مترمکعب) را در محاسبات لحاظ کنید.

4-اندازه و ظرفیت مخزن FRP

عوامل مؤثر بر اندازه و ظرفیت مخزن کربنی FRP شامل موارد زیر می‌شود:

• مشخصات فنی و طراحی
• جنس و مواد اولیه
• ابعاد و هندسه
• شرایط محیطی
• مقررات و استانداردها
• ملاحظات اقتصادی

طراحی مخزن FRP بهینه، نیاز به تحلیل توأمان مکانیکی، شیمیایی، محیطی و اقتصادی دارد. برای تعیین دقیق اندازه و ظرفیت، معمولاً از نرم‌افزارهای شبیه‌سازی و محاسبات مهندسی استفاده می‌شود.

5-فشار کاری و دمای عملیاتی

ستون‌های کربن فعال با بدنه FRP (Fiber Reinforced Plastic) به دلیل مقاومت در برابر خوردگی، وزن سبک و هزینه مقرون‌ به‌ صرفه، به‌ طور گسترده در سیستم‌های تصفیه آب صنعتی و تاسیسات آبرسانی استفاده می‌شوند.

فشار کاری و دمای عملیاتی این ستون‌ها از جمله پارامترهای کلیدی در طراحی و انتخاب آنها هستند که باید مطابق با استانداردهای سازنده و شرایط عملیاتی سیستم تعیین شوند.

1- فشار کاری (Operating Pressure) ستون کربن FRP

فشار کاری ستون‌های FRP معمولاً تحت تأثیر عوامل زیر است:

محدوده استاندارد فشار کاری

• ۶ تا ۱۰ بار (۸۷ تا ۱۴۵ psi) برای بیشتر ستون‌های FRP متداول است.
• در برخی طراحی‌های خاص (تحت استانداردهای بالاتر مانند ASME یا DIN)، فشار تا ۱۵ بار (۲۱۸ psi) نیز قابل افزایش است.

 فشار تست هیدرواستاتیک (Hydrostatic Test Pressure)

•  معمولاً ۱.۵ برابر فشار کاری (مثلاً برای ستون ۱۰ بار، تست فشار ۱۵ بار انجام می‌شود).

ملاحظات طراحی

• فشار سیستم نباید از حد مجاز سازنده تجاوز کند، زیرا باعث ترک‌خوردگی یا شکست بدنه FRP می‌شود.
• در سیستم‌های با فشار متغیر (مانند پمپ‌های سیکلینگ)، استفاده از پرشر وسل (Pressure Vessel) های رتبه‌بندی شده و کنترل فشار ضروری است.

2-دمای عملیاتی (Operating Temperature) ستون کربن FRP

دمای کارکرد ستون‌های FRP به دلیل محدودیت‌های مواد پلیمری (رزین اپوکسی یا وینیل استر) معمولاً در محدوده زیر است:

محدوده دمای استاندارد

•  ۵ تا ۵۰ درجه سانتی گراد برای بیشتر ستون‌های FRP متداول.
• در صورت استفاده از رزین‌های مقاوم (مثل وینیل استر)، این محدوده می‌تواند تا ۶۰-۷۰ درجه سانتی گراد افزایش یابد.

اثرات دمای بالا

• کاهش استحکام مکانیکی بدنه.
• احتمال تخریب زودرس رزین و جدا شدن لایه‌های FRP.
• در دماهای زیر صفر درجه سانتی گراد، خطر ترک‌ خوردگی ناشی از انجماد آب وجود دارد.

3-ملاحظات اضافی برای ستون‌های FRP

خوردگی شیمیایی

• FRP در برابر اسیدها و کلر مقاوم است، اما در محیط‌ های قلیایی شدید (pH > ۱۰) یا حلال‌های آلی ممکن است آسیب ببیند.

نصب و نگهداری

• از ضربه یا بارگذاری مکانیکی بیش از حد جلوگیری شود.
• شستشوی معکوس (Backwash) باید با فشار کنترل‌شده انجام شود تا به بدنه آسیب نرسد.

استانداردهای ساخت

• استانداردهای رایج شامل ASME RTP-1 ISO 14692 (برای مخازن FRP) و AWWA D121 (برای تصفیه آب).

 پارامتر محدوده مجاز

• فشار کاری ۶–۱۰ بار (حداکثر ۱۵ بار در طراحی‌های خاص)
• فشار تست ۱.۵ × فشار کاری
• دمای عملیاتی ۵ تا ۵۰°C (با رزین مقاوم تا ۷۰°C)
• دمای بحرانی زیر ۰°C (خطر یخ‌زدگی) یا بالای ۶۰°C (کاهش عمر مفید)

 6-شیر خلا و هوا

شیر هوا (Air Release Valve) در مخازن FRP (فایبرگلاس تقویت شده با پلیمر) نقش مهمی در عملکرد بهینه سیستم دارد. این شیر برای آزاد کردن هوای محبوس شده درون مخزن استفاده می شود تا از مشکلاتی مانند کاهش ظرفیت ذخیره سازی، افزایش فشار داخلی یا اختلال در عملکرد پمپها جلوگیری کند.

کاربرد شیر هوا در مخزن FRP

• تخلیه هوای محبوس: هنگام پر شدن مخزن، هوا از طریق شیر تخلیه می شود تا فضای بیشتری برای سیال فراهم شود.
• جلوگیری از خلاء: در مواقع تخلیه مخزن، شیر هوا اجازه ورود هوا را می دهد تا از ایجاد خلاء و آسیب به ساختار مخزن جلوگیری کند.
• حفظ فشار متعادل: با تنظیم فشار داخلی، از اعمال تنشهای اضافی به بدنه مخزن FRP جلوگیری می کند.
